Patrick McWiggin – Solderstar Director Técnico

La soldadura por reflujo es un proceso crítico en la manufactura electrónica, donde  un control preciso de la temperatura respalda  conexiones confiables entre los componentes y las tablillas de circuito impreso. Sin embargo, a medida que los ensambles se vuelven más complejos y aumentan los requerimientos de producción, el perfilado de temperatura por sí solo ya no ofrece una visión completa del rendimiento del proceso.

Esto es particularmente importante ya que la miniaturización de los dispositivos y la demanda de ensambles de alta confiabilidad y críticos para la seguridad impulsan un uso más amplio de las etapas de reflujo al vacío y de los entornos de procesamiento inertes. Estas tecnologías introducen variables adicionales que deben medirse y controlarse junto con la temperatura.

Por lo tanto, los fabricantes necesitan monitorear varios parámetros simultáneamente. Este enfoque multi-variable puede mejorar la calidad, reducir los defectos y el consumo de materiales, y limitar el tiempo muerto.

Todo el proceso de control comienza con una medición precisa

Más allá de la Temperatura

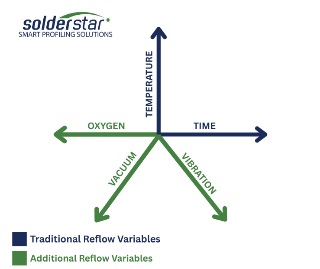

La temperatura sigue siendo fundamental, pero los procesos modernos de reflujo introducen otras variables que interactúan con las condiciones térmicas y afectan a la calidad de las uniones de soldadura. Tres de los más importantes son oxígeno, vacío y vibración.

Los avanzados hornos de hoy requieren un monitoreo más allá de la temperatura para proporcionar una imagen complete del rendimiento del proceso.

Oxígeno

Los beneficios de soldar en una atmósfera inerte están bien establecidos. Se introduce nitrógeno (N₂) en el horno para desplazar el oxígeno (O₂), lo que limita la oxidación de las superficies de la soldadura y de los componentes, además de favorecer una mejor humectación. Por lo tanto, la concentración de O₂ debe controlarse cuidadosamente, ya que afecta tanto a la calidad de la soldadura como al consumo de nitrógeno.

Si la concentración de O₂ es demasiado alta, es posible que no se logren completamente las mejoras de calidad que ofrece la soldadura en atmósfera inerte. Si el nivel de O₂ se reduce por debajo de lo que requiere el proceso, se consume nitrógeno innecesariamente, lo que aumenta los costos de operación. Unos niveles de oxígeno excesivamente bajos también pueden contribuir a defectos como el efecto “lápida” (tombstone), en el que un extremo del componente se levanta del PCB  durante el proceso de reflujo.

Este arreglo tiene limitaciones. Los compuestos orgánicos volátiles generados durante la soldadura pueden degradar el sensor, mientras que una lectura tomada en un único punto no permite conocer cómo varía la concentración de O₂ a lo largo del horno ni identificar el origen de una fuga de gas.

Obtener un perfil de O₂ a lo largo del horno en una sola pasada, a la temperatura máxima de operación, proporciona una visión más representativa. Los perfiles pueden ser comparados a lo largo del tiempo, entre hornos o entre líneas de producción, a la vezque se identifican con mayor rapidez las zonas con niveles elevados de O₂ causadas por fugas en los sellos del horno.

Los mismos datos pueden señalar dónde no se mantienen las condiciones objetivo o dónde se utiliza nitrógeno innecesariamente, ayudando a los fabricantes a balancear la calidad de las uniones de soldadura con el consumo de gas.

Vacío

Muchos hornos de reflujo modernos incorporan un módulo de vacío en su interior, añadiendo un sistema de transporte y una cámara separados. La soldadura al vacío elimina el gas atrapado en la soldadura fundida, mejorando la resistencia y la confiabilidad de la unión de soldadura final.

Se extrae el aire del módulo a una velocidad de evacuación programable. Si el vacío se establece demasiado rápido, se puede producir un desplazamiento de los componentes. Para eliminar los huecos de manera eficaz, el sistema debe alcanzar y mantener un nivel de vacío objetivo durante un tiempo de duración especificada. Aire es luego reintroducido en la cámara a una velocidad de liberación controlada y programable.

Cada uno de estos parámetros afecta a la calidad del proceso de reducción de huecos y al rendimiento global de la línea de producción. Medir y verificar el ciclo de vacío completo permite a los ingenieros cuantificar la tasa de extracción, el nivel de vacío objetivo, el tiempo de retención y la tasa de liberación. Los datos resultantes pueden revelar problemas de sincronización entre el ciclo de vacío y el perfil de temperatura de la tablilla, lo que ayuda a lograr una reducción eficaz de los huecos sin riesgo de dañar los componentes.

Vibración

La vibración en los sistemas de transporte de los hornos de reflujo presenta un riesgo significativo de desplazamiento de los componentes, si bien identificar su origen puede ser particularmente retador. En los sistemas de reflujo al vacío, tanto los transportadores de vacío como el proceso de vacío pueden contribuir a vibraciones problemáticas.

Los sistemas de transporte estándar de los hornos de reflujo también pueden generar vibraciones provenientes de diversas fuentes, tales como eslabones de la cadena o de la cinta demasiado tensos, rodamientos desgastados, soportes de placas dañados, piñones de arrastre desgastados y problemas en el motor de accionamiento o en el embrague del transportador. Incluso un sistema de extracción parcialmente obstruido puede generar un flujo de aire resonante y provocar vibraciones.

Medir la vibración en los ejes X, Y y Z a lo largo del proceso proporciona información de diagnóstico valiosa. Estos datos pueden ayudar a los equipos de mantenimiento a identificar problemas mecánicos específicos antes de que afecten a la producción, permitiendo una planeación proactiva del mantenimiento que minimiza el tiempo muerto y mejora la productividad.

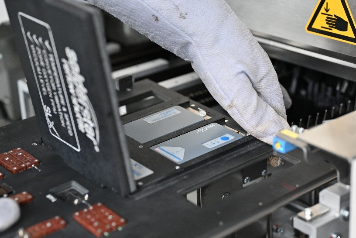

El monitoreo simultáneo de la temperatura, la vibración y la concentración de oxígeno proporciona una imagen más completa del rendimiento del horno de reflujo.

Gestión de las Variables Modernas de reflujo

Los sistemas modernos de perfilado de soldadura pueden capturar varios parámetros en una sola pasada por el horno a la máxima temperatura operativa del proceso. Esto proporciona a los ingenieros datos detallados del proceso sin interrumpir la producción normal.

Dependiendo del sistema y del proceso, las mediciones pueden incluir:

• Calentamiento del proceso por la parte de arriba y de abajo

• Temperatura del aire de proceso por arriba y por abajo

• Perfil de PPM de oxígeno

• Perfil de vacío, incluyendo la velocidad de descenso de presión, el nivel de vacío final, el tiempo de duración y la velocidad de evacuación.

• Perfil de la vibración del transportador a través de los ejes X, Y, y Z

• Velocidad del transportador

En conjunto, estas mediciones proporcionan una base más completa para controlar la calidad de la soldadura y la eficiencia de la producción.

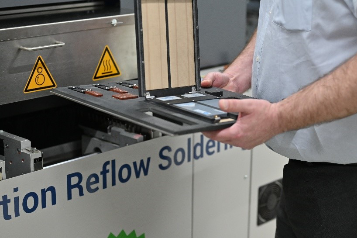

Los sistemas avanzados de perfilado pueden capturar parámetros críticos del proceso en una sola pasada y a la temperatura operativa máxima.

Beneficios de la Medición Integral

La captura de datos importantes del proceso con un perfilador de soldadura permite un enfoque consistente para monitorear los procesos de reflujo en diferentes líneas de producción y tipos de horno. Esto simplifica la estandarización, facilita comparaciones de rendimiento significativas y ayuda a maximizar el retorno de la inversión. Los perfiles de mantenimiento de antes y después permiten identificar y resolver rápidamente las desviaciones del proceso o las fallas de los equipos, minimizando así las interrupciones. También es posible comparar los datos entre hornos del mismo modelo o de modelos diferentes para identificar variaciones en el rendimiento y las mejores prácticas.

La eficiencia de calentamiento por arriba y por abajo puede ser medidos y rastreado para identificar fallas del calentador o de convección antes de que la calidad de la soldadura se vea afectada. Los perfiles totales de O₂ en ppm permiten un control preciso de la atmósfera del horno, mejorando la integridad de las uniones de soldadura y reduciendo a la vez el consumo innecesario de nitrógeno y los costos asociados. Los cambios anormales en el perfil de O₂ también pueden revelar posibles fugas de gas, lo que permite abordarlas antes de que provoquen tiempos muertos o afecten a la consistencia del proceso.

Los perfiles de vacío ayudan a mantener las condiciones de proceso requeridas, balanceando la calidad de las uniones de soldadura y la reducción de huecos con el rendimiento de la producción. Los perfiles de vibración de los transportadores permiten identificar fallas mecánicas incipientes, tal que el mantenimiento y las partes de repuesto pueden ser planeados antes de que ocurra el tiempo muerto. Las revisiones de la velocidad del transportador contra la receta programada del horno también ayudan a verificar el cumplimiento del proceso y a mantener la consistencia del producto.

Para los fabricantes que trabajan con ensambles miniaturizados y de alta confiabilidad, el perfilado  de variables críticas junto con la temperatura proporciona una visión más completa del rendimiento del horno de reflujo. Este enfoque multi-variables puede mejorar el control, reducir la variabilidad y favorecer una calidad más consistente de las uniones de soldadura, una producción confiable y un mejor uso de los recursos.

Cuando se implementa este enfoque, el asesoramiento de un especialista experimentado en elaboración de perfiles puede ayudar a determinar qué mediciones son las más apropiadas para el tipo de horno, el proceso y el entorno de producción.
