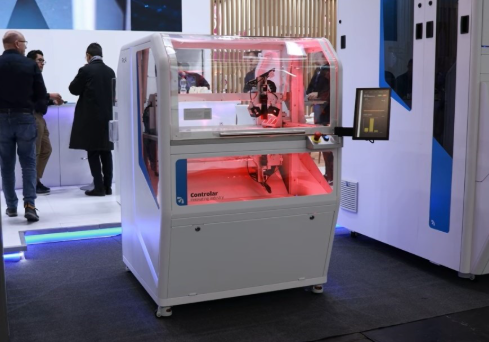

Controlar aporta un nuevo nivel de precisión y control a las pruebas electrónicas con el lanzamiento del PicAI (Control de Inspección por Sonda Basado en IA), un sistema totalmente automatizado diseñado para reemplazar la verificación manual de los escantillones de prueba de ICT en entornos de alta confiabilidad.
En la manufactura de EMS, incluso pequeñas inconsistencias en la configuración de las pruebas pueden provocar escapes costosos. A pesar de esto, la inspección con sonda sigue siendo uno de los últimos pasos, en gran medida manuales, del proceso de prueba—con frecuencia, este proceso toma horas y depende de la interpretación del operador. PicAI se desarrolló para eliminar esa brecha.
El sistema combina imágenes de alta resolución, iluminación sincronizada e IA adaptativa para inspeccionar las marcas de las sondas en toda la PCB y verificar la precisión del contacto en cada punto de prueba. Al analizar la posición exacta y la calidad de cada huella de la sonda, PicAI puede detectar desalineaciones sutiles, contacto insuficiente y desgaste prematuro de la sonda— problemas que son difíciles de detectar consistentemente por medio de la inspección manual.
Convirtiendo la Inspección en un Proceso Medible
PicAI va más allá de la simple inspección de pasa/falla. Al utilizar análisis basados en imágenes, el sistema mide la posición de la marca de la sonda en relación con el centro del punto de prueba previsto, proporcionando datos cuantificables sobre la alineación y la calidad del contacto. Esto transforma la verificación de la sonda en un proceso repetible y basado en datos, en vez de una simple revisión visual subjetiva.
Con una resolución de aproximadamente 7 µm por píxel, PicAI captura detalles precisos en ensambles complejos, incluyendo diseños de alta densidad y paso fino comunes en la electrónica aeroespacial y de defensa. El sistema permite la inspección tanto un lado como de dos lados simultáneamente, lo que asegura una cobertura total sin incrementar el tiempo de inspección.
Su software basado en IA se adapta automáticamente a diferentes diseños, acabados y colores de PCBs, lo que reduce las falsas fallas y minimiza el tiempo de configuración al cambiar entre diferentes modelos de productos.
Diseñado para Trazabilidad y Control del Proceso
Para los fabricantes que operan en entornos regulados, la documentación y la trazabilidad son tan importantes como la precisión. PicAI genera reportes de inspección detallados para cada tablilla, incluyendo datos de posición de la sonda, análisis de desviaciones y registros visuales de cada punto de prueba.
Este nivel de trazabilidad respalda el análisis de la causa raíz, el mantenimiento preventivo y la mejora continua de los procesos— ayudando a los equipos a identificar tendencias como el desgaste gradual de las sondas o la degradación de los escantillones antes de que impacten a la producción.
De Horas a Minutos
La inspección manual con sonda puede llevar varias horas por cada escantillón, especialmente en tablillas complejas. PicAI reduce ese proceso a minutos, proporcionando resultados rápidos y consistentes sin la variabilidad de parte del operador.
Al validar la integridad de los escantillones antes de la prueba, el sistema actúa como una compuerta crítica de calidad, reduciendo las falsas fallas, minimizando el retrabajo y mejorando la confianza general de las pruebas. Para los programas aeroespaciales y de defensa, donde la confiabilidad no es negociable, este nivel adicional de aseguranza resulta especialmente valioso.
Flexible para entornos de Laboratorio y Producción
PicAI está disponible en múltiples configuraciones para adaptarse a diferentes casos de uso:
- Un sistema totalmente automatizado diseñado para entornos de producción e integración en línea
- Una versión compacta de mesa para I+D, validación y aplicaciones de bajo volumen.
- Un modelo de servicio en el que Controlar realiza inspecciones y verificaciones de escantillones para los clientes.
Esta flexibilidad permite a los fabricantes aplicar la misma metodología de inspección en las fases de desarrollo, validación y producción a gran escala.
Respaldando a la Electrónica de Misión Crítica
A medida que la electrónica sigue aumentando en complejidad, como en las aplicaciones aeroespaciales y de defensa, el asegurar la confiabilidad de cada paso de la prueba es esencial. PicAI aporta consistencia, visibilidad y control a la inspección por sonda—cerrando una brecha de hace mucho tiempo en el proceso de prueba.
Al reemplazar la verificación manual por un análisis automatizado basado en datos, Controlar está ayudando a los fabricantes a mejorar la precisión de las pruebas, reducir el riesgo y mantener la confianza en cada proceso de cada tablilla fabricada.
Para obtener más información sobre PicAI, visite https://controlar.com/en/picai/.
Acerca de Controlar
Controlar Innovating Industry LLC es la filial norteamericana de la marca global Controlar, especializada en soluciones avanzadas de prueba a nivel de tablilla. Con sede en Anderson, Carolina del Sur, nuestra compañía ofrece asistencia comercial y técnica en todo Estados Unidos, prestando soporte a industrias como la automotriz, la aeroespacial y la electrónica. Con el respaldo de un equipo local y experiencia en ingeniería a nivel mundial, desarrolla sistemas personalizados para pruebas funcionales y en circuito de ensambles electrónicos, asegurando precisión y eficiencia en los procesos de aseguranza de la calidad.
